如今的国产手机无论是质量还是销量都可以在国际市场上占有一席之地，但国产相机却从来没有一个好的品牌。幸运的是，近两年国家对半导体产业的重视，为国内CMOS生产、研发打开了新的窗口，这也是从电源管理芯片切换到充电器和适配器的新机会。

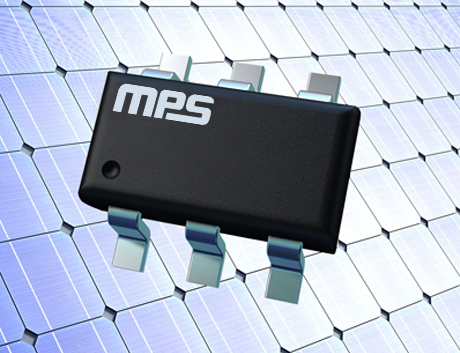

MP4012DS-LF-Z 开关电源管理芯片是一款高性能 PWM 控制器，专为离线反激式供电而设计。该芯片集成了通用的原边恒流控制技术，可同时支持断续模式和连续模式工作，适用于恒流输出隔离电源应用；配备高精度65KHz开关频率振荡器和频率抖动功能以优化EMI性能；芯片工作在绿色省电模式和打嗝模式下，对于小于40W的应用，可以保证待机功耗小于75mW。

MP4012DS-LF-Z开关电源管理芯片集成了完整的保护功能，包括VDD欠压保护（UVLO）、VDD过压保护（OVP）、逐周期限流、短路保护（SCP）、过载保护（OLP）、过温保护、软启动、VDD端和CS脚开路保护等。

开关电源管理芯片MP4012DS-LF-Z引脚功能说明：

1 GND 芯片接地参考。

2 FB 反馈输入引脚。在闭环控制中，它与光耦相连，该引脚的电压决定了PWM驱动信号的占空比和CS引脚的截止电压。

3 SEL 功能复用引脚。如果是横流恒压输出应用，建议在GND管脚接一个典型值为10-47 nF的电容；在恒压输出应用的情况下，该引脚应保持开路。

4 CS 输入引脚，用于电流检测。

5 VDD芯片的电源引脚。

6 GATE 驱动电路，连接到外部连接器。
