芯片的设计和制造要经历一个非常复杂的过程，可以分为3个阶段: 前端设计 (逻辑代码设计) 、后端设计 (布线工艺) 、芯片生产 (核心制造、测试和封装)。一个高性能的芯片在数百平方毫米的硅晶片上蚀刻数十亿个晶体管，而晶体管之间的间隔只有数十纳米，它需要经过数百种不同的工艺。一些芯片出现故障的大多数原因是因为它们的设计过程更加特殊，旧的方法不再适用于新的先进技术。半导体芯片器件会随着时间的推移逐渐老化，导致芯片失效，根据芯片的不同应用，器件的使用寿命也不同，现在许多芯片设计往往采取冗余的设计方法，以保证足够的余量来满足可靠寿命的要求。

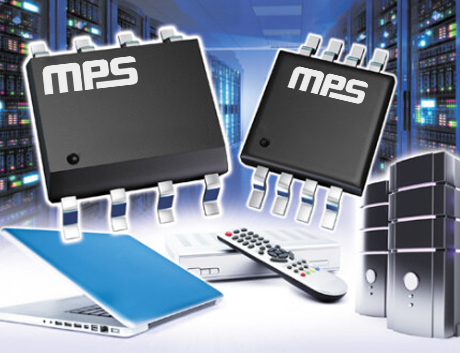

MP1652GTF-Z升降压芯片的主要优点：

1、芯片内置通用原边CC控制，简化了隔离电源的设计，需要对输出进行CC调节。

2、带shuffle的芯片PWM开关频率固定在65KHz，调整到很窄的范围。

3、芯片内置绿色和突发模式控制，可实现轻载和零负载，待机功耗可达到75mW以下。
