输出电压越高,占空比越高,异步系统中肖特基二极管的功耗和同步整流器的较低功率管的功耗都比较小,同步整流和异步整流的转换效率差异不明显;对于低输出电压、低占空比和大电流的应用,芯片的转换效率比较高。就像 AL5809-20QP1-7 升降压芯片一样。

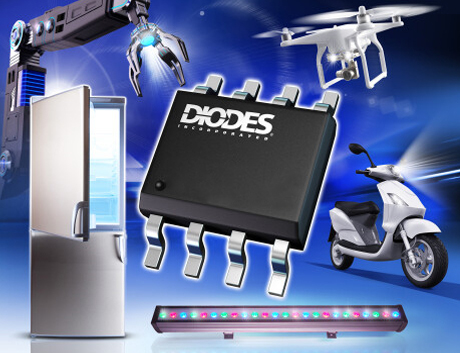

AL5809-20QP1-7升降压芯片是用于开关电源的高性能同步整流电路。集成高性能同步整流控制器和低导通电阻功率晶体管来代替传统反激式转换器系统中的肖特基二极管,可以减少散热,增加输出电流能力,提高效率。
AL5809-20QP1-7升降压芯片的特点:
1、内置 28m² 40V Trench MOSFET;
2、支持 DCM 和 QR 工作模式的反激式转换器;
3、功率管精准同步VDS电压检测;
4、最大工作频率 100 kHz;
5、在空闲和轻载条件下切换到绿色工作模式;
6、采用SOP-8封装。
升降压芯片AL5809-20QP1-7引脚功能说明:
1-3 GND 接地;
4 VCC输入芯片电源;
5-8 SW输入到内置功率管的漏极。
AL5809-20QP1-7升降压芯片可以支持DCM和QR工作模式,满足5V充电和适配器系统。
